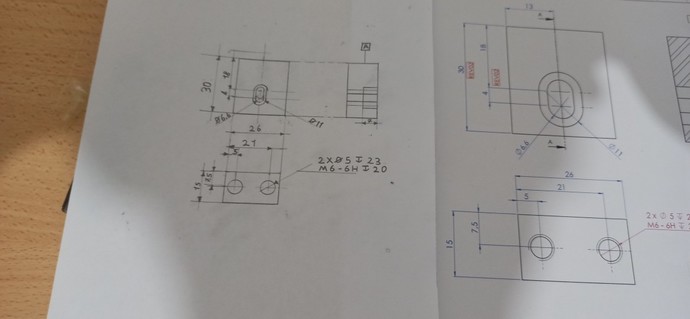

Teknik resimden anlayanlar bakabilirmi acil?

Doğru bu şekilde yapıyorum zaten kadraj kaplamasin diye çekmedim parçanin 3d resmini

Küçük olması gayet normal ya çünkü 30x26x15 ebatında bir parça avuç içine bile sığar yani kağıdı kes katla bak bakiyim avucunun içine sığacakmı 😂

Hayır parçanin boyutunun benim çizdigim resmin 10 katı buyuklugunde

Tabi 30 cm olarak alırlarsa mm olursa aynı oluyor

Cm nerden çıktı ilk derste öğretmedilermi size cm olayını unutun diye teknik resimdeki ölçüler mm üzerinden verilir 30cm olsaydı ölçü 300 yazardı ölçeklendirme yapmışlar teknik resimde

Aynen tamam kariştirdim haklısın kumpasta da 3 cm gelince 30mm olarak gösteriyor

Pandemide vs ders işlenmediginden pek bir temelin yok resmim iyi ama çizim boyutu çok küçük olduğundan çizime bağlı bozuk hatalar oluyor sizce sorun ederlermi

Onlara bakarlar alttaki iki daireli resimde gördüğüm kadarıyla sağdan soldan eşit değil mesela iki taraftanda 5mm mesafesi var duvarlardan

Yaptım onu solda hemen 21 mm yazanın altında

Çok takılma ya kusursuz yapamazsın illaki ufak tefek şeyler çıkar elinden geleni yap yeterli olur

Mikromeknikçiyim

Resimdeki ölcu ve boyutu bir değil ben hem ölçusunu hem boyuntunu aynı yapıyorum bu şekilde yaptığım zaman ortaya küçücuk bir şey çikti çok zorlanıyorum çizerkende

Benimki bira kaba oldu, kusura bakma :)
Resimden pek belli olmuyor ama :)

O ufacık şeyi çizmek adamı öldürür!
Bu neyin parçası? Baya ilginç bir şey!
Delikleri bir birinden farklı!

https://www.hizliresim.com/361l7rq

Fabrikada üretilen makinenin parçaların teknik resmi çizmem için firma verdi

30 cm olan çizgiyi ben 3 cm olarak alıyorum 30 cm olarak alırsam A4 sıgmaz

Tabi sana 3 A lazım!
Ama inşaat planlarını çizmek için farklı bilimli çizme aletleri var, onları kullan ;)
Ben de var da, nasıl göndereyim :)
